تأسیسات مکانیکی
مرکز جراحی مریم

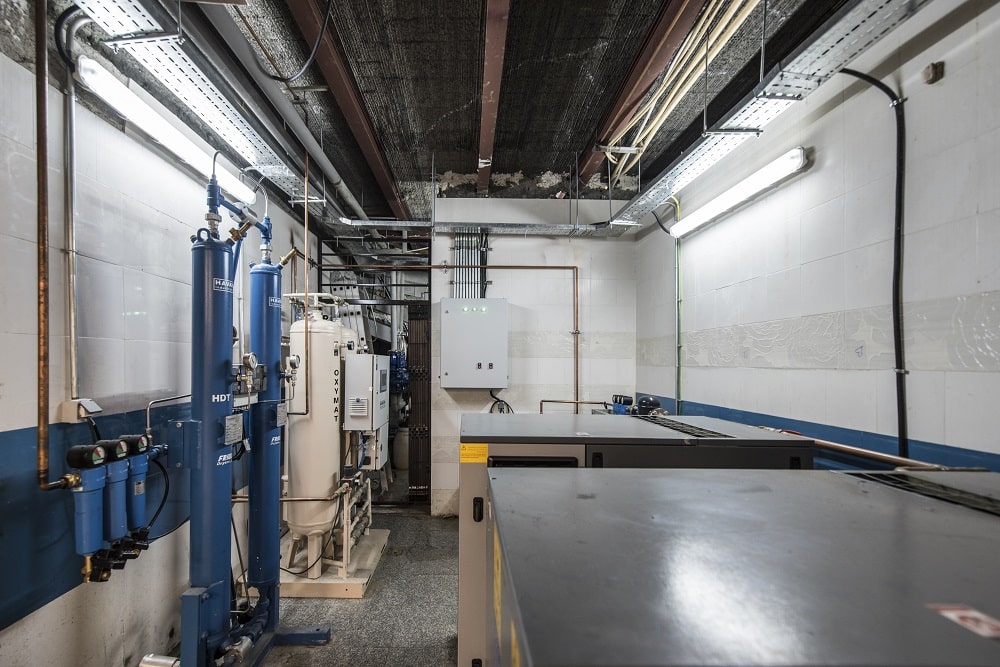

سیستم های تأسیسات مکانیکی مرکز جراحی محدود مریم

باتوجه به کاربری خاص ساختمان طیف سیستمهای تهویه مطبوع بکار رفته در آن بسیار متنوع می باشد:

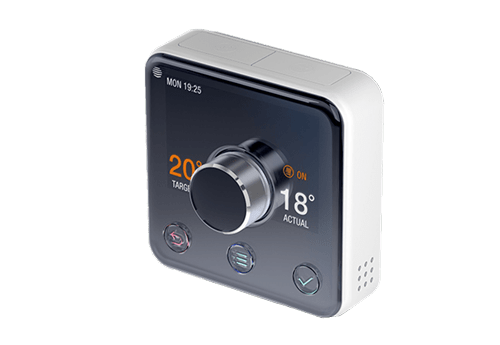

سیستم گرمایش

۱- دستگاههای انتهایی ( Terminal Units )

این بخش تأسیسات تهویه مطبوع بنابه ماهیت کاری خود در بخش گرمایش به چهار دسته عمده تقسیم میشوند:

  • سیستم تمام هوا ( All Air System )
    • دستگاههای هوارسان با حجم ثابت یک منطقه ای (سرمایش و گرمایش)
    • از نوع McQuay بهمراه سه بستر فیلتر در بخشهای تمیز و اتاقهای عمل فیلتر آلومینیومی فیلتر کیسه های فیلتر هپا
    • سیستم هوا آب(( Air & Water System)سرمایش و گرمایش)
  • فن کویل+ هواساز
    • کلیه دستگاهها از نوع وارداتی Daikin با قابلیت و راندمان بالا
  • سیستم تمام آب(( All Water System) گرمایش)
    • رادیاتور و حوله خشک کن
  • سیستم پکیج یونیت (سرمایش و گرمایش)
    Unitary Refrigerant Based System for Air-Conditioning
    • اسپلیت یونیت ( با کویل آبی گرمایی یا بدون آن )
    • کلیه دستگاهها از نوع وارداتی Daikin با قابلیت و راندمان بالا.

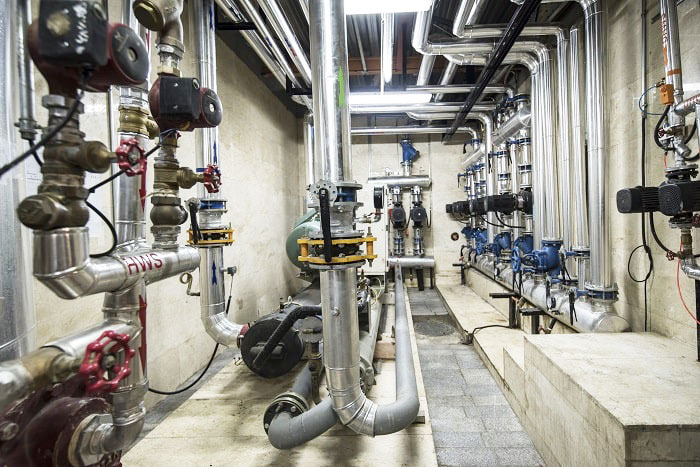

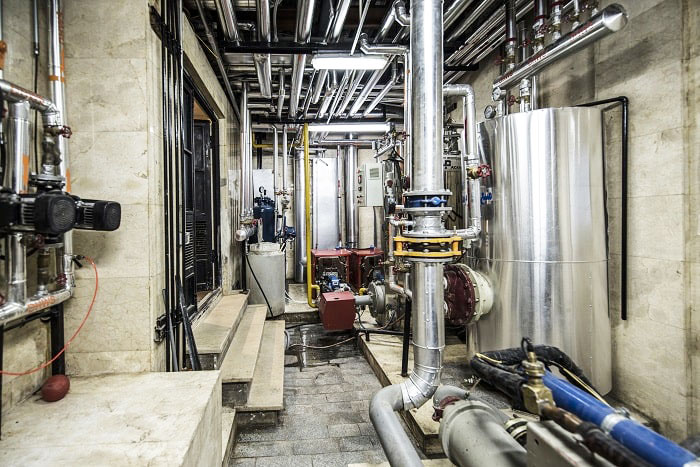

۲- مولد های انرژی و تجهیزات موتورخانه

  • دستگاه مولد گرمایی
    • دیگ چدنی، که در سیستمهای تأسیساتی برای تأمین آب گرم بکار می روند.
    • دو دستگاه دیگ ۱ پره شرکت شوفاژکار
    • دیگهای فولادی، که برای بخار جهت رطوبت زنی و نیز استریل بخشهای پزشکی بکار می رود
    • یک دستگاه دیگ با لوله های آتش( Fire Tube ) شرکت پاکمن
  • منابع انبساط
    • منبع انبساط باز، که در ارتفاعی بالاتر از آخرین مصرف کننده نصب میشود(FRP)
    • منبع انبساط بسته، که در داخل موتور خانه نصب می شود
  • منابع تأمین آب گرم بهداشتی
    • منبع کویلی
    • یک دستگاه منبع ۸۰۰۰ لیتری ساخت شرکت پاکمن به انضمام یک کویل که در داخل آن قرار گرفته و گردش آب گرم در لوله های کویل باعث گرم شدن آب داخل منبع می شود.
    • پکیج حرارتی با مبدل
    • با توجه به لزوم استقلال کامل واحدهای طبقات اول تا سوم در بخش انرژی از این سیستم جهت تامین آبگرم مصرفی و گرمایش استفاده خواهد شد.

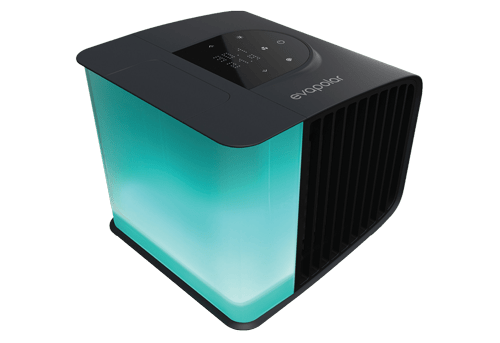

سیستم سرمایش

۱- دستگاههای انتهای ( Terminal Units )

دستگاههای انتهایی دستگاههای هستند که شرایط مبانی را در این مجموعه باید تأمین نمایند. این بخش تأسیسات تهویه مطبوع بنابه ماهیت کاری خود در بخش سرمایش به سه دسته عمده تقسیم می شوند:

  • سیستم تمام هوا ( All Air System )

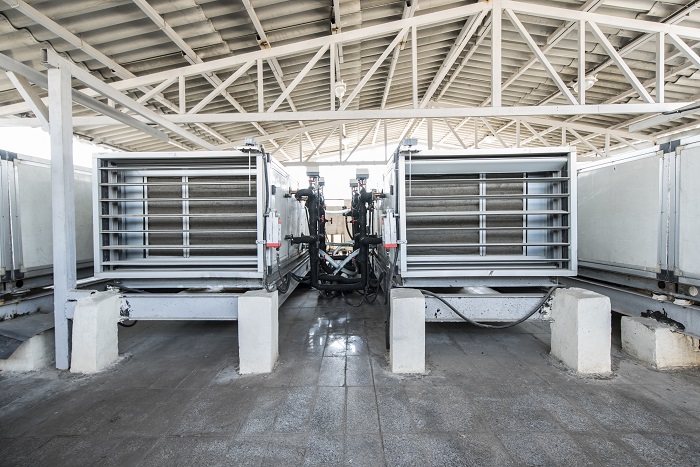

    • دستگاههای هوارسان با حجم ثابت یک منطقه ای (سرمایش و گرمایش)
    • از نوع McQuay بهمراه سه بستر فیلتر در بخشهای تمیز و اتاقهای عمل (فیلتر آلومینیومی فیلتر کیسه های فیلتر هپا )
  • سیستم هوا آب( (Air & Water System) سرمایش و گرمایش)
    • فن کویل+ هواساز
    • اسپلیت یونیت
    • کلیه دستگاهها از نوع وارداتی Daikin با قابلیت و راندمان بالا می باشد

۲- مولد های انرژی و تجهیزات موتورخانه

  • دستگاه مولد سرمایی
    • چیلر تراکمی
    • از نوع Clivet ایتالیا با ظرفیت ۱۱۱تن تبرید واقعی و راندمان
      بالا (EER = 5.12 ) و( ESEER = 5.50)
  • برج خنک کن
    • برجهای خنک کن با بدنه فایبرگلاس از نوع FRP
  • منابع انبساط
    • منبع انبساط باز، که در ارتفاعی بالاتر از آخرین مصرف کننده نصب می شود.

سیستم آبرسانی

۱- تأمین فشار آب مصرفی

تأمین فشار آب با توجه به ارتفاع ساختمان به روش طبیعی و بدون استفاده از پمپ میسر نمی باشد. تأمین فشار مورد نیاز به دو روش زیر امکان پذیر می باشد:

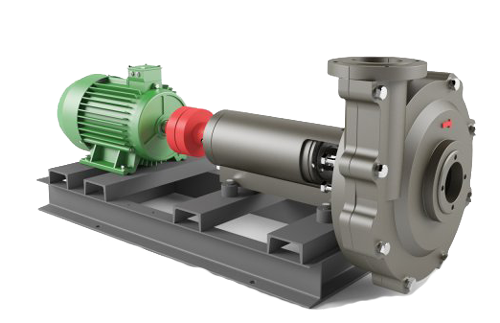

  • بوستر پمپ دور ثابت
  • بوستر پمپ دور متغیر (مورد استفاده در این پروژه)
  • لازم به توضیح است که کلیه پمپ های استفاده شده در این ساختمان از انواع با کیفیت اروپایی ( برند گرانفوس) با راندمان بالا می باشد.

۲- سختی گیر

سختی گیر برای گرفتن املاح موجود در آب بمنظور جلوگیری از ایجاد رسوب در جدار داخلی لوله ها، مخازن و سایر تجهیزات تأسیساتی استفاده می شود و در حالت کلی دارای دو نوع زیر می باشد:

  • سختی گیر شیمیایی
  • سختی گیر فیزیکی
  • یک دستگاه سختی گیر دوبلکس با رزین مرغوب پرولایت ساخت شرکت پاکمن

سیستم فاضلاب

۱- سیستم جمع آوری فاضلاب

شبکه جمع آوری فاضلاب به لحاظ نحوه اجرای سیستم هواکش فاضلاب :

  • سیستم جمع آوری فاضلاب با تهویه موازی
    • در این سیستم یک لوله مستقل به نام لوله قائم هواکش به موازات لوله قائم فاضلاب در نظر گرفته می شود
  • سیستم جمع آوری فاضلاب با تهویه ثانویه
    • در این سیستم سیفون هر سرویس بهداشتی توسط لوله جانبی هواکش به لوله قائم هواکش متصل شود

۲- سیستم دفع فاضلاب

فاضلاب مجموعه شامل فاضلاب بخشهای بستری و جراحی، آشپزخانه، فاضلاب سرویسهای بهداشتی، آبدار خانه ها و آبهای سطحی طبقات پارکینگ می باشد، که پس از جمع آوری به سه روش زیر دفع می شود:

  • چاه جذبی
    • با حفر چند حلقه چاه جذبی در فضای زیر ساختمان فاضلاب جمع آوری شده به داخل آنها

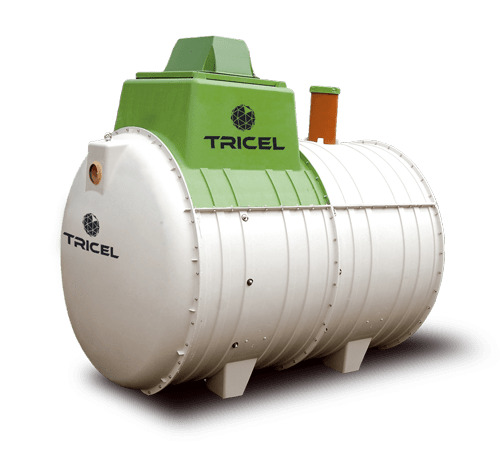

  • سپتیک تانک
    • مخزن جمع آوری فاضلاب می باشد که می تواند از نوع بتنی و یا فایبرگلاس باشد
  • سیستم فاضلاب شهری
    • اتصال شبکه فاضلاب به سیستم فاضلاب شهری با توجه به شرایط و ضوابط تعیین شده توسط شرکت آب و فاضلاب منطقه محل پروژه قابل انجام خواهد بود

۳- سیستم جمع آوری آب باران

شبکه جمع آوری آب باران به موازات سیستم فاضلاب به منظور جمع آوری و انتقال آبهای برف و باران از سطح بام و یا سطوح موجود در تراسها به سمت خروجی ها اجرا شده است.

۴- سیستم دفع آب باران

چاه جذبی، با حفر چند حلقه چاه جذبی در فضای زیر ساختمان آب باران جمع آوری شده به داخل آنها هدایت می شود.

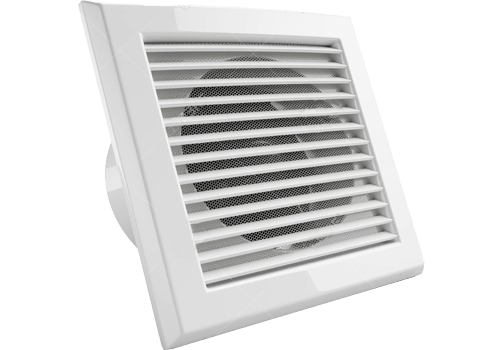

سیستم های تهویه هوا

سیستم های تهویه هوا

انتخاب نوع فن تهویه هوا در فضاهای مختلف بستگی به عوامل مختلفی دارد.
اولین پارامتر در نظر گرفتن میزان جریان هوای مورد نیاز می باشد.
دومین پارامتر بررسی شرایط و موقعیت محل نصب فن به لحاظ معماری، فنی و همچنین به لحاظ شرایط بهداشتی می باشد.
سومین پارامتر بحث اقتصادی و هزینه خرید می باشد که شامل هزینه های نصب، و نگهداری، همچنین در دسترس بودن آن جهت خرید است.
با در نظر گرفتن کلیه پارامترهای فوق یک یا چند سیستم از انواع زیر را می توان انتخاب نمود:

  • فن های جریان محوری ( Axial Fan )
  • فن های سقفی ( Roof Power Fan )
  • فن های سانتریفوژ (Centrifugal Fan )
  • در این ساختمان علیرغم با در نظر گرفتن پارامترهای ذکر شده، همه سیستم های فوق الذکر بصورت ترکیبی در بخشهای مختلف ساختمان اجرا شده است.

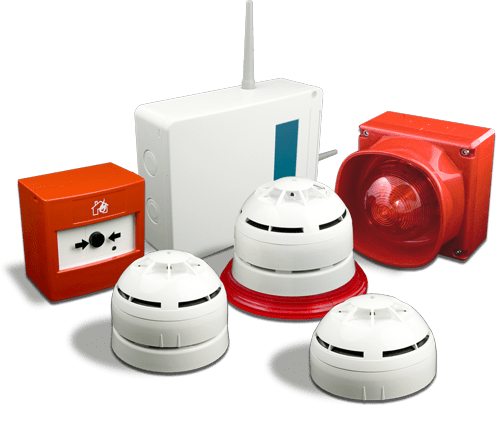

سیستم آتش نشانی

۱- تأمین فشار آب آتش نشانی

تأمین فشار آب در سیستم آتش نشانی به روش زیر می باشد:

  • بوستر پمپ دور ثابت:
    • کلیه پمپ های استفاده شده در این ساختمان از انواع با کیفیت اروپایی (برند گرانفوس) با راندمان بالا می باشد.

۲- سیستم اطفاء حریق

  • کپسولهای آتش نشانی، شامل پودر خشک، Co2 و …
  • سیستم رایزر تر
  • سیستم رایزر خشک
  • سیستمهای اتوماتیک (اسپرینکلر)
  • در این ساختمان علیرغم الزام نبودن اجرای سیستم اطفاء حریق، همه سیستم های فوق الذکر بصورت ترکیبی اجرا شده است.

مبانی مورد استفاده در طراحی و اجرای تأسیسات مکانیکی پروژه مرکز جراحی محدود مریم

مبانی مورد استفاده در طراحی و اجرای تأسیسات مکانیکی پروژه مرکز جراحی محدود مریم به صورت زیر می باشد:

  • مبحث شانزدهم مقررات ملی ساختمان با عنوان تأسیسات بهداشتی
  • مبحث هفدهم مقررات ملی ساختمان با عنوان لوله کشی گاز
  • مبحث نوزدهم مقررات ملی ساختمان با عنوان صرفه جوئی در مصرف انرژی
  • نرم افزار مورد استفاده برای طراحی تهویه مطبوع، Carrier, E20II
  • نرم افزار مورد استفاده برای طراحی کانالها، Carrier Duct Size
  • مشخصات فنی عمومی تاسیسات مکانیکی ساختمانها، نشریه ۸۲۱ سازمان مدیریت و برنامه ریزی کشور
  • مجموعه آئین نامه ها و استانداردهای انجمن مهندسین حرارت وبرودت و تهویه مطبوع آمریکا (ASHRAE)
  • مجموعه دستورالعمل های بین المللی لوله کشی NPC (National Plumbing Code)
  • مجموعه دستورالعمل های انجمن بین المللی اطفاء حریق ( NFPA )
  • مبحث چهاردهم مقررات ملی ساختمان با عنوان تأسیسات گرمایی، تعویض هوا و تهویه مطبوع
